Dynacord SL Series - Datasheet

• Maximum Midband Output Power, THD = 1%, 1 kHz, Dual Channel : 2 Ω - 650 W, 4 Ω - 450 W, 8 Ω - 270 W
• Maximum Single Channel Output Power, Dynamic-Headroom, IHF-A : 2 Ω - 1150 W, 4 Ω - 660 W, 8 Ω - 350 W
• Maximum Bridged Output Power, THD = 1%, 1 kHz : 4 Ω - 1300 W, 8 Ω - 900 W
• Input Sensitivity, rated power @ 8 Ω, 1 kHz : + 2,2 dBu (1,0 Vrms)
• Maximum Input Level : +21 dBu (8.69 Vrms)
• Voltage Gain, ref. 1 kHz : 32.0 dB
• Frequency Response, ref. 1 kHz : 10 Hz...40 kHz (±1 dB)
• Output Stage Topology : Class AB
• Dimensions (W x H x D), mm : 483 x 88.1 x 421.5
• Weight : 12.6 kg (27.8 lbs)

SL sériu tvoria 4 zosilňovače s výkonom 2 x 450, 2 x 600, 2 x 900 a 2 x 1200W.

Cieľom nemeckých konštruktérov bolo docieliť nielen špičkovú kvalitu zvuku a vysokú spoľahlivosť, čo je u zosilňovačov Dynacord nepísaným štandardom, ale dosiahnuť aj čo najnižšiu váhu a najnižšiu možnú cenu.

Konštrukcia koncových zosilňovačov SL série vychádza z vyše 60-ročných skúseností firmy DYNACORD v konštrukcii zosilňovačov.

Dynacord SL séria obsahuje klasické sieťové zdroje s toroidným transformátorom.
Všetky zdroje sú predimenzované o 30% s cieľom dosiahnuť čo najväčšiu dynamiku (dynamická výkonová rezerva je 30% vyššia ako udávaný menovitý výkon) a ponúkajú perfektný zvuk za vynikajúcu cenu. Okrem všetkých bežných ochrán (tepelná, skratová, voči jednosmernému napätiu na výstupe, oneskorovacie relé na výstupe) sú vybavené aj obmedzovačom nábehového prúdu pri zapínaní.

Na zadnej stene týchto zosilňovačov sa nachádza - okrem štandardných prepínačov (GROUNDED - UNGROUNDED a DUAL - PARALLEL) aj spínač funkcie LPN (Low-pass notch), ktorú má firma Dynacord patentovanú. LPN zvyšuje dynamiku na nízkych frekvenciách. Túto funkciu je vhodné použiť pri malých reprosústavách alebo takých, ktorým chýbajú basy.

Zosilňovače SL série, ako všetky Dynacord zosilňovače, pracujú bez problémov do záťaže 2 ohmy, čo umožňuje pripojiť paralelne 3 reprosústavy na 1 kanál.

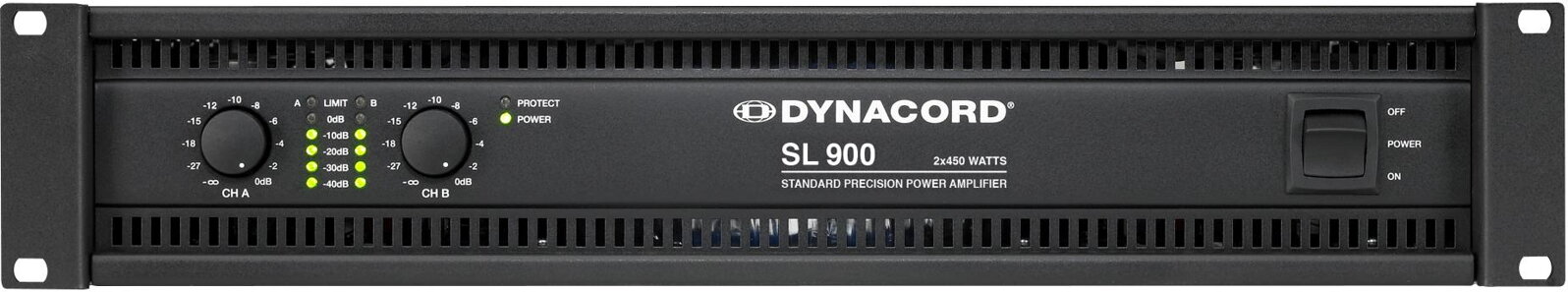

Potenciometre regulácie vstupnej úrovne sú umiestnené na prednej stene a sú ciachované v dB. Výstupné napätie kontroluje dynamický limiter, ktorý porovnáva vstupný a výstupný signál a pri zistení nelinearity behom 3 milisekúnd obmedzí vstupný signál.

Výhodou je rovnaké zosilnenie u všetkých zosilňovačov 32dB, čo značne zjednodušuje nastavovanie viacpásmových systémov pri použití výkonnejších zosilňovačov na basy a menej výkonných na stredy a výšky.
Jednoducho nastavíte regulátor zisku na prednej stene u všetkých zosilňovačov na rovnakú hodnotu a máte zaručené, že signál do všetkých pásiem bude rovnako zosilnený.

Tieto zosilňovače sa vyrábajú aj pod značkou Electro-Voice a majú označenie Q-séria.
