- Amplifier Gain : 32 dB
- Continuous Rated Power (1 kHz, THD 1%) 2Ω : 1800 Watts
- Continuous Rated Power (1 kHz, THD 1%) 4Ω : 1200 Watts
- Continuous Rated Power (1 kHz, THD 1%) 8Ω : 750 Watts
- Continuous Rated Power (20-20 kHz, THD<0,2%) 4Ω : 1100 Watts
- Continuous Rated Power (20-20 kHz, THD<0,2%) 8Ω : 550 Watts
- Cooling : Front-to-Rear, 3-stage fans
- DIM 30 : 0.05 %
- Electronics Type : Amplifier
- Frequency Response : 10 Hz - 40 kHz ±1 dB
- Impedance : 2/4/8 Ω
- Input Impedance (Balanced) : 20 kΩ
- Input Sensitivity : +6.6 dBu
- Intermodulation Distortion (SMPTE) : 0.1 %
- Mains Voltage : 100 V, 120 V, 230 V or 240 V; 50-60 Hz (factory configured)
- Maximum Bridged Output 4Ω : 3600 Watts
- Maximum Bridged Output 8Ω : 2400 Watts
- Maximum Input Voltage : +21 dBu 8.69 Vrms
- Network Control (IRIS-Net) : No
- Signal-to-Noise Ratio (A-weighted) : 110 dB
- Slew Rate : 30 V/µs
- Topology : Class-H
- Total Harmonic Distortion : 0.03 %
- váha : 17,7 kg

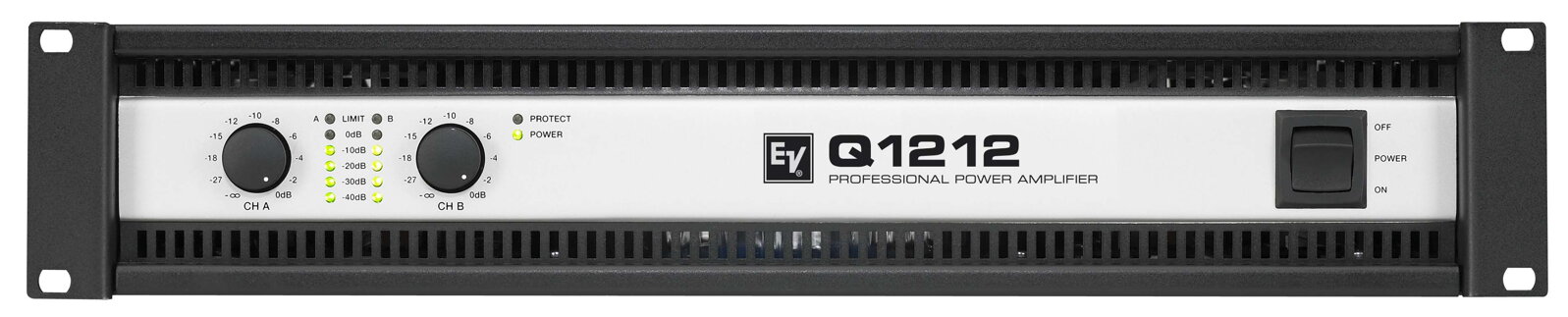

Q sériu tvoria 4 zosilňovače s výkonom 2 x 450, 2 x 600, 2 x 900 a 2 x 1200W.
Cieľom nemeckých konštruktérov bolo docieliť nielen špičkovú kvalitu zvuku a vysokú spoľahlivosť, čo je u zosilňovačov Electro-Voice nepísaným štandardom, ale dosiahnuť aj čo najnižšiu váhu a najnižšiu možnú cenu.
Konštrukcia koncových zosilňovačov Q série vychádza z vyše 60-ročných skúseností firmy DYNACORD v konštrukcii zosilňovačov.
Q séria obsahuje klasické sieťové zdroje s toroidným transformátorom.
Všetky zdroje sú predimenzované o 30% s cieľom dosiahnuť čo najväčšiu dynamiku (dynamická výkonová rezerva je 30% vyššia ako udávaný menovitý výkon) a ponúkajú perfektný zvuk za vynikajúcu cenu. Okrem všetkých bežných ochrán (tepelná, skratová, voči jednosmernému napätiu na výstupe, oneskorovacie relé na výstupe) sú vybavené aj obmedzovačom nábehového prúdu pri zapínaní.
Na zadnej stene týchto zosilňovačov sa nachádza - okrem štandardných prepínačov (GROUNDED - UNGROUNDED a DUAL - PARALLEL) aj spínač funkcie LPN (Low-pass notch), ktorá je patentom firmy Dynacord. Funkcia LPN zvyšuje dynamiku na nízkych frekvenciách. Túto funkciu je vhodné použiť pri malých reprosústavách alebo takých, ktorým chýbajú basy.
Zosilňovače Q-série, tak ako všetky EV zosilňovače, pracujú bezproblémovo do záťaže 2 ohmy.
Špecialitou, ktorú má EV a Dynacord patentovanú, je LPN filter, ktorý pri použití malých sústav, ktoré majú nedostatok basov, dynamicky pridáva spodné frekvencie. Tento filter sa aktivuje prepínačom umiestneným na zadnej stene.
Tieto zosilňovače sa vyrábajú aj pod značkou DYNACORD a majú označenie SL séria.
